Τι είναι μια σφράγιση καλωδίων 12 ακίδων για ηλεκτρικό σύνδεσμο και πώς προστατεύει τις ηλεκτρικές συνδέσεις;

Τι είναι μια σφράγιση καλωδίων 12 ακίδων για ηλεκτρικό σύνδεσμο;

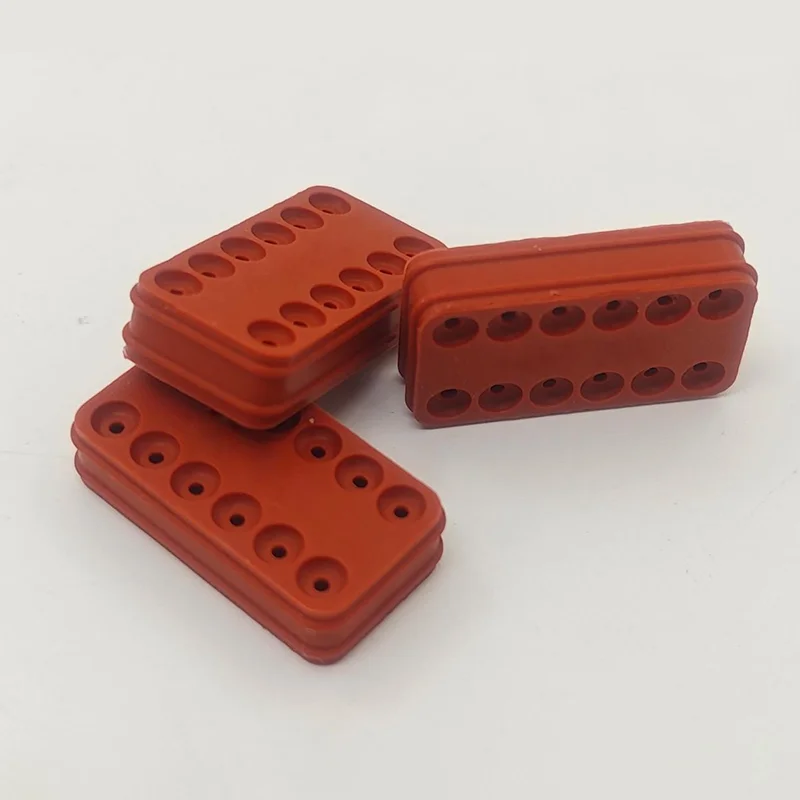

A Σφραγίδα καλωδίου 12 ακίδων για ηλεκτρικό σύνδεσμοείναι ένα εξάρτημα στεγανοποίησης σχεδιασμένο για έναν ηλεκτρικό σύνδεσμο που περιέχει δώδεκα μεμονωμένες θέσεις σύνδεσης. Ο κύριος σκοπός του είναι να σφραγίσει την περιοχή όπου τα καλώδια περνούν στο περίβλημα του συνδετήρα, βοηθώντας στην αποφυγή ανεπιθύμητων ουσιών από το να φτάσουν στους εσωτερικούς ακροδέκτες.

Σε αντίθεση με το ίδιο το περίβλημα του συνδετήρα, ένα στεγανοποιητικό σύρμα είναι συνήθως ένα σχετικά μικρό ελαστομερές εξάρτημα. Η απόδοσή του εξαρτάται σε μεγάλο βαθμό από την ακρίβεια διαστάσεων, τα χαρακτηριστικά του υλικού, τη συμβατότητα με τη διάμετρο του σύρματος, τη συμπίεση και τη γεωμετρία της κοιλότητας του συνδετήρα.

Σε πρακτικές εφαρμογές, η τσιμούχα λειτουργεί μαζί με το περίβλημα του συνδετήρα, τους ακροδέκτες, τα καλώδια, τους μηχανισμούς ασφάλισης και άλλα στοιχεία στεγανοποίησης. Επομένως, ένα πλήρες σύστημα στεγανοποίησης δεν μπορεί να αξιολογηθεί μόνο από το ελαστικό εξάρτημα. Το στεγανοποιητικό σύρμα πρέπει να ταιριάζει με τον σχεδιασμό του συνδετήρα και τις διαστάσεις του καλωδίου.

Για ηλεκτρικά συστήματα πολλαπλών ακίδων, η στεγανοποίηση κάθε σημείου εισόδου καλωδίου είναι ιδιαίτερα σημαντική, επειδή ένα μικρό άνοιγμα γύρω από ένα καλώδιο μπορεί να γίνει διαδρομή εισόδου για υγρασία, σκόνη, λάδι ή άλλους ρύπους. Με την πάροδο του χρόνου, η μόλυνση μπορεί να συμβάλει σε διάβρωση, ασταθή ηλεκτρική απόδοση, προβλήματα μόνωσης ή πρόωρη αστοχία εξαρτημάτων.

Πώς είναι δομημένη μια σφράγιση καλωδίων 12 ακίδων;

Μια τυπική λύση στεγανοποίησης συνδετήρων 12 ακίδων μπορεί να περιέχει πολλαπλές περιοχές στεγανοποίησης που αντιστοιχούν σε μεμονωμένες κοιλότητες σύρματος. Ανάλογα με τη σχεδίαση του συνδετήρα, η στεγανοποίηση μπορεί να κατασκευαστεί ως μεμονωμένο σφράγισμα σύρματος, εξάρτημα στεγανοποίησης πολλαπλών κοιλοτήτων ή άλλη εξειδικευμένη διαμόρφωση.

Η περιοχή στεγανοποίησης συνήθως βασίζεται σε ελεγχόμενες παρεμβολές μεταξύ του ελαστομερούς και των γύρω εξαρτημάτων του συνδετήρα. Όταν το σύρμα εισαχθεί σωστά, το χείλος στεγανοποίησης ή η επιφάνεια στεγανοποίησης συμπιέζονται γύρω από το συρμάτινο χιτώνιο ενώ παραμένει σταθερά τοποθετημένο μέσα στην κοιλότητα του συνδετήρα.

Οι πιο σημαντικοί δομικοί παράγοντες συνήθως περιλαμβάνουν:

• Εσωτερική διάμετρος:Πρέπει να αντιστοιχεί στενά στην ισχύουσα διάμετρο σύρματος ή καλωδίου.
• Εξωτερική διάμετρος:Πρέπει να ταιριάζει στην κοιλότητα του συνδετήρα χωρίς υπερβολική παραμόρφωση.
• Σφράγιση χειλιών:Παρέχετε ελεγχόμενη επαφή γύρω από την επιφάνεια του σύρματος.
• Χαρακτηριστικά διατήρησης:Βοηθήστε να διατηρήσετε τη στεγανοποίηση σωστά τοποθετημένη κατά τη συναρμολόγηση.
• Πάχος υλικού:Επηρεάζει τη συμπίεση, την ευελιξία και τη μακροχρόνια συμπεριφορά σφράγισης.
• Συνολική γεωμετρία:Πρέπει να ταιριάζει με το περίβλημα του συνδετήρα και τη διαμόρφωση ακροδεκτών.

Επειδή οι μικρές αποκλίσεις διαστάσεων μπορούν να επηρεάσουν την απόδοση στεγανοποίησης, η χύτευση ακριβείας και ο σταθερός ποιοτικός έλεγχος είναι σημαντικοί για τις εφαρμογές παραγωγής.

Τι κάνει μια σφράγιση καλωδίων 12 ακίδων;

Η κύρια λειτουργία είναι η δημιουργία ενός περιβαλλοντικού φραγμού γύρω από το σημείο εισόδου του καλωδίου. Ωστόσο, η πρακτική του αξία εκτείνεται πέρα ​​από την απλή αδιαβροχοποίηση.

Το πραγματικό επίπεδο προστασίας εξαρτάται από το πλήρες σύστημα σύνδεσης, συμπεριλαμβανομένου του σχεδιασμού του περιβλήματος, της κατάστασης ζευγαρώματος, των διαστάσεων του σύρματος, του υλικού στεγανοποίησης, της ποιότητας συναρμολόγησης και των απαιτήσεων δοκιμών. Επομένως, μια σφράγιση δεν πρέπει ποτέ να προσδιορίζεται ανεξάρτητα από το προβλεπόμενο σύστημα σύνδεσης.

Ποια υλικά χρησιμοποιούνται συνήθως;

Η επιλογή υλικού είναι μία από τις πιο σημαντικές αποφάσεις κατά την ανάπτυξη ή την αγορά στεγανοποιητικού σύρματος. Διαφορετικά ηλεκτρικά περιβάλλοντα εκθέτουν τα εξαρτήματα στεγανοποίησης σε διαφορετικούς συνδυασμούς θερμοκρασίας, υγρασίας, λαδιών, χημικών ουσιών, κραδασμών και μηχανικής καταπόνησης.

Το καουτσούκ σιλικόνης θεωρείται συχνά για τη σφράγιση των ηλεκτρικών συνδέσμων επειδή η ευελιξία του επιτρέπει να προσαρμόζεται γύρω από τα συρμάτινα μανδύα ενώ διατηρεί την επαφή στεγανοποίησης σε όλες τις αλλαγές θερμοκρασίας. Ωστόσο, το σωστό υλικό θα πρέπει πάντα να επιλέγεται σύμφωνα με το πραγματικό περιβάλλον λειτουργίας αντί να επιλέγεται απλώς η πιο συχνά χρησιμοποιούμενη επιλογή.

Τι πρέπει να λάβετε υπόψη κατά την επιλογή ενός;

Η επιλογή μιας σφράγισης σύρματος 12 ακίδων δεν απαιτεί περισσότερα από την αντιστοίχιση του αριθμού των θέσεων σύνδεσης. Οι αγοραστές και οι μηχανικοί θα πρέπει να επιβεβαιώσουν τις πλήρεις απαιτήσεις διαστάσεων και περιβάλλοντος πριν υποβάλουν μια παραγγελία παραγωγής.

1. Διάμετρος σύρματος
   Επιβεβαιώστε την πραγματική εξωτερική διάμετρο της μόνωσης του σύρματος. Μια σφράγιση σχεδιασμένη για σημαντικά διαφορετική διάμετρο μπορεί να δημιουργήσει ανεπαρκή συμπίεση ή υπερβολική δύναμη συναρμολόγησης.
2. Διαστάσεις κοιλότητας συνδετήρα
   Η εξωτερική γεωμετρία της τσιμούχας πρέπει να ταιριάζει ακριβώς με την κοιλότητα του συνδετήρα.
3. Υλικό από καουτσούκ
   Επιλέξτε την ένωση σύμφωνα με τη θερμοκρασία, την υγρασία, τα χημικά, τα έλαια, την έκθεση στην υπεριώδη ακτινοβολία και άλλους περιβαλλοντικούς παράγοντες.
4. Σκληρότητα
   Η σκληρότητα του καουτσούκ επηρεάζει τη δύναμη εισαγωγής, τη συμπίεση, την ευκαμψία και την επαφή σφράγισης.
5. Εύρος θερμοκρασίας
   Οι αναμενόμενες ελάχιστες και μέγιστες θερμοκρασίες λειτουργίας θα πρέπει να καθοριστούν πριν από την έγκριση υλικού.
6. Απαίτηση προστασίας του περιβάλλοντος
   Προσδιορίστε το απαιτούμενο επίπεδο περιβαλλοντικής προστασίας για το πλήρες συγκρότημα συνδετήρων.
7. Διαδικασία συναρμολόγησης
   Η χειροκίνητη εισαγωγή, η αυτοματοποιημένη διάταξη πλεξούδας, η πτύχωση των ακροδεκτών και το ζευγάρωμα του συνδετήρα μπορεί να επιβάλλουν διαφορετικές απαιτήσεις στη τσιμούχα.
8. Όγκος παραγωγής
   Έργα υψηλού όγκου μπορεί να δικαιολογούν ειδικά εργαλεία και βελτιστοποιημένες διαδικασίες χύτευσης, ενώ οι εφαρμογές χαμηλού όγκου μπορεί να απαιτούν διαφορετικές στρατηγικές ανάπτυξης.

Πού χρησιμοποιούνται σφραγίδες καλωδίων 12 ακίδων;

Μια διαμόρφωση στεγανοποίησης 12 ακίδων μπορεί να χρησιμοποιηθεί όπου πολλά ηλεκτρικά κυκλώματα χρειάζεται να περάσουν μέσα από έναν σύνδεσμο, διατηρώντας παράλληλα την προστασία του περιβάλλοντος.

• Ζώνες καλωδίωσης αυτοκινήτου:Διαμερίσματα κινητήρα, ηλεκτρονικά αμαξώματος, συστήματα φωτισμού, αισθητήρες, μονάδες ελέγχου και άλλα ηλεκτρικά συστήματα οχημάτων.
• Ηλεκτρικά οχήματα:Επιλεγμένες ηλεκτρικές διεπαφές χαμηλής τάσης, αισθητήρες, συστήματα ελέγχου και βοηθητικός ηλεκτρικός εξοπλισμός.
• Βιομηχανικός εξοπλισμός:Μηχανήματα, συστήματα αυτοματισμού, ερμάρια ελέγχου, αισθητήρες, κινητήρες και κινητός εξοπλισμός.
• Γεωργικά μηχανήματα:Εξοπλισμός που εκτίθεται σε λάσπη, βροχή, σκόνη, κραδασμούς και αλλαγές θερμοκρασίας.
• Μηχανήματα κατασκευής:Βαρύς εξοπλισμός που απαιτεί ανθεκτικές ηλεκτρικές συνδέσεις σε απαιτητικά εξωτερικά περιβάλλοντα.
• Ηλεκτρολογικά συστήματα εξωτερικού χώρου:Εξοπλισμός που εκτίθεται στη βροχή, τη σκόνη, την υγρασία και τις μεταβαλλόμενες περιβαλλοντικές συνθήκες.
• Εξειδικευμένος ηλεκτρονικός εξοπλισμός:Εφαρμογές που απαιτούν συμπαγή καλωδίωση πολλαπλών κυκλωμάτων με περιβαλλοντική στεγανοποίηση.

Η ακριβής εφαρμογή καθορίζει το απαιτούμενο υλικό, τις διαστάσεις, τη δομή στεγανοποίησης και τη μέθοδο επικύρωσης. Ένα εξάρτημα κατάλληλο για ένα προστατευμένο σύστημα ελέγχου εσωτερικού χώρου μπορεί να μην είναι κατάλληλο για εκτεθειμένο χώρο κινητήρα ή μηχανή εξωτερικού χώρου βαρέως τύπου.

Πώς πρέπει να εγκατασταθεί μια σφράγιση καλωδίων;

Η σωστή εγκατάσταση είναι απαραίτητη, επειδή ακόμη και μια στεγανοποίηση υψηλής ποιότητας μπορεί να χάσει την αποτελεσματικότητά της εάν καταστραφεί, τοποθετηθεί λανθασμένα ή συνδυαστεί με ακατάλληλο καλώδιο.

1. Επιθεωρήστε τη σφράγιση:Ελέγξτε για κοψίματα, ρωγμές, παραμόρφωση, φλας, μόλυνση ή άλλα ορατά ελαττώματα.
2. Επιβεβαιώστε τη συμβατότητα καλωδίων:Βεβαιωθείτε ότι η διάμετρος του σύρματος αντιστοιχεί στο καθορισμένο εύρος στεγανοποίησης.
3. Προετοιμάστε το σύρμα:Βεβαιωθείτε ότι το συρμάτινο χιτώνιο είναι καθαρό και άθικτο.
4. Τοποθετήστε σωστά τη σφράγιση:Βεβαιωθείτε ότι το εξάρτημα στεγανοποίησης είναι προσανατολισμένο σύμφωνα με το σχέδιο του συνδετήρα.
5. Τοποθετήστε προσεκτικά το τερματικό:Αποφύγετε να σκίσετε ή να κυλήσετε το χείλος στεγανοποίησης κατά την εισαγωγή του τερματικού.
6. Επαλήθευση διατήρησης τερματικού:Βεβαιωθείτε ότι το τερματικό έχει φτάσει στη σωστή θέση και μηχανισμό ασφάλισης.
7. Επιθεωρήστε την τελική συναρμολόγηση:Ελέγξτε τη θέση στεγανοποίησης και την κατάσταση ταιριάσματος του συνδετήρα πριν από τη δοκιμή.

Για την αυτοματοποιημένη παραγωγή, η τσιμούχα θα πρέπει επίσης να αξιολογηθεί για συμβατότητα με τον εξοπλισμό εισαγωγής, τα εργαλεία, την ταχύτητα συναρμολόγησης και τις απαιτήσεις λίπανσης. Η υπερβολική δύναμη εισαγωγής μπορεί να καταστρέψει τη στεγανοποίηση ή το σύρμα, ενώ η ανεπαρκής συμπίεση μπορεί να μειώσει την προστασία του περιβάλλοντος.

Ποια προβλήματα μπορεί να προκαλέσει μια κακώς επιλεγμένη φώκια;

Πολλά προβλήματα σφράγισης συνδετήρων προέρχονται από μια αναντιστοιχία μεταξύ της σφράγισης και της πραγματικής εφαρμογής παρά από την ιδέα του ίδιου του συστήματος στεγανοποίησης.

Αυτά τα ζητήματα δείχνουν γιατί οι αποφάσεις αγοράς πρέπει να βασίζονται σε πλήρεις τεχνικές προδιαγραφές και όχι μόνο στην τιμή ή στην εμφάνιση.

Πώς η προσαρμοσμένη κατασκευή βελτιώνει τη στεγανοποίηση συνδετήρων;

Τα τυπικά εξαρτήματα στεγανοποίησης είναι πρακτικά όταν οι διαστάσεις του συνδετήρα και του σύρματος ταιριάζουν ήδη με ένα καθιερωμένο σχέδιο. Ωστόσο, πολλά έργα OEM και βιομηχανικά έργα απαιτούν προσαρμοσμένη γεωμετρία λόγω ειδικών κοιλοτήτων συνδετήρων, ασυνήθιστων διαμέτρων καλωδίων, περιορισμένου χώρου εγκατάστασης ή απαιτητικών περιβαλλοντικών συνθηκών.

Η προσαρμοσμένη κατασκευή επιτρέπει την ανάπτυξη του προφίλ στεγανοποίησης, τις διαστάσεις, το υλικό, τη σκληρότητα, το χρώμα και τη διαδικασία παραγωγής γύρω από την εφαρμογή του πελάτη.

Για παράδειγμα, ένα προσαρμοσμένο έργο στεγανοποίησης σύρματος 12 ακίδων μπορεί να απαιτεί:

• Προσαρμοσμένες εσωτερικές διαμέτρους για διαφορετικές προδιαγραφές σύρματος
• Ειδική εξωτερική γεωμετρία για ιδιόκτητο περίβλημα συνδετήρα
• Διαφορετικά σχέδια στεγανοποιητικών χειλιών
• Ειδική σκληρότητα καουτσούκ
• Προσαρμοσμένα χρώματα για αναγνώριση κυκλώματος
• Επιλογή υλικού με βάση τη θερμοκρασία ή την χημική έκθεση
• Εργαλεία που αναπτύχθηκαν από σχέδια, δείγματα ή τρισδιάστατα δεδομένα
• Συνεπής έλεγχος διαστάσεων για παραγωγή μεγάλου όγκου

Zhejiang Guoming Rubber Technology Co., Ltd.μπορεί να ληφθεί υπόψη κατά την προμήθεια προσαρμοσμένων εξαρτημάτων σφράγισης από καουτσούκ για εφαρμογές ηλεκτρικών συνδέσμων. Για έργα OEM, η παροχή πλήρους τεχνικών πληροφοριών στην αρχή της ανάπτυξης μπορεί να βοηθήσει στη μείωση των περιττών κύκλων δειγματοληψίας και στη βελτίωση της επικοινωνίας μεταξύ του σχεδιαστή συνδέσμου, του κατασκευαστή της σφραγίδας και της ομάδας συναρμολόγησης.

Τι πρέπει να ζητήσουν οι αγοραστές από έναν κατασκευαστή σφραγίδων καλωδίων;

Πριν επιλέξουν έναν προμηθευτή, οι ομάδες αγορών θα πρέπει να καταρτίσουν μια σαφή λίστα τεχνικού ελέγχου. Αυτό βοηθά στην αποτροπή της χρήσης ενός στοιχείου που φαίνεται σωστό σε μια ακατάλληλη εφαρμογή.

Για προγράμματα βιομηχανικής και αυτοκινητοβιομηχανίας, οι αγοραστές θα πρέπει επίσης να λάβουν υπόψη τη συνέπεια της παραγωγής, την ιχνηλασιμότητα, την τεχνική επικοινωνία, τη διαχείριση εργαλείων, τη συσκευασία, την ικανότητα παράδοσης και τη μακροπρόθεσμη σταθερότητα εφοδιασμού.

Μια αξιόπιστη σχέση προμηθευτή θα πρέπει να εκτείνεται πέρα ​​από το πρώτο δείγμα. Η μακροπρόθεσμη απόδοση του συνδετήρα εξαρτάται από τη διατήρηση σταθερών ιδιοτήτων υλικού, ακρίβειας διαστάσεων και ελέγχου παραγωγής σε πολλές παρτίδες.

Συχνές Ερωτήσεις

Τελικές Θεωρήσεις

A Σφραγίδα καλωδίου 12 ακίδων για ηλεκτρικό σύνδεσμοείναι ένα μικρό εξάρτημα με σημαντικό ρόλο στην αξιοπιστία μιας ηλεκτρικής σύνδεσης πολλαπλών κυκλωμάτων. Η αποτελεσματικότητά του εξαρτάται από την αλληλεπίδραση μεταξύ του υλικού, της γεωμετρίας, του μεγέθους του σύρματος, της κοιλότητας του συνδετήρα, της συμπίεσης, της διαδικασίας συναρμολόγησης και των περιβαλλοντικών συνθηκών.

Για τις ομάδες μηχανικών, το πιο σημαντικό βήμα είναι ο καθορισμός του πλήρους περιβάλλοντος λειτουργίας πριν από την επιλογή του υλικού στεγανοποίησης και των διαστάσεων. Για τις ομάδες αγορών, οι δυνατότητες προμηθευτών, η συνέπεια στην κατασκευή, η υποστήριξη προσαρμογής και ο ποιοτικός έλεγχος θα πρέπει να λαμβάνονται υπόψη παράλληλα με την τιμή μονάδας.

Όταν ένα τυπικό εξάρτημα δεν μπορεί να ικανοποιήσει τις απαιτήσεις, ένα στεγανοποιητικό σύρμα σχεδιασμένο από OEM μπορεί να παρέχει πιο ακριβή εφαρμογή στο σύστημα σύνδεσης. Η απευθείας εργασία από μηχανολογικά σχέδια, δείγματα ή προδιαγραφές διαστάσεων μπορεί επίσης να βοηθήσει τους κατασκευαστές να αναπτύξουν μια λύση στεγανοποίησης που είναι καλύτερα ευθυγραμμισμένη με την τελική εφαρμογή.
