Με 11ετή εμπειρία στοστεγανοποιητικό συνδετήρα αυτοκινήτουστον κλάδο, πραγματοποιώ αναλύσεις αποτυχίας για περισσότερους από 20 πελάτες ετησίως. Οι υπεύθυνοι αγορών ρωτούν συχνότερα: "Γιατί προκύπτουν συνεχώς προβλήματα μετά τη μαζική εγκατάσταση σε οχήματα;" Εν τω μεταξύ, οι μηχανικοί σχεδιασμού συχνά μπερδεύονται με το ερώτημα: "Γιατί τα εξαρτήματα που πληρούν τα εργαστηριακά πρότυπα αποτυγχάνουν μόλις αναπτυχθούν στο πεδίο;" Βασιζόμενοι σε δεδομένα έρευνας του κλάδου από τη SAE International το 2024 - η οποία δείχνει ότι το 32% των αστοχιών στεγανοποίησης προέρχονται από ανεπαρκή εφαρμογή σχεδιασμού, 47% από αναντιστοιχίες με τις συνθήκες λειτουργίας και 21% από σφάλματα συναρμολόγησης - συγκέντρωσα τις τρεις πιο κοινές κατηγορίες ζητημάτων που απασχολούν αγοραστές και μηχανικούς. Για κάθε κατηγορία, παρέχω πραγματικές περιπτωσιολογικές μελέτες, δεδομένα εμπειρικών δοκιμών και λύσεις που μπορούν να εφαρμοστούν.

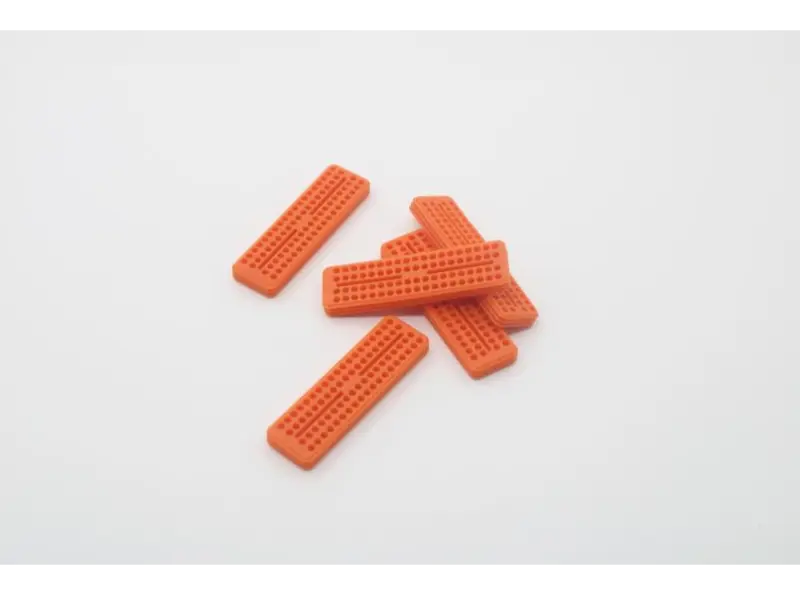

Τα σενάρια που δίνουν στους αγοραστές τους μεγαλύτερους πονοκεφάλους: Πέρυσι, παρείχαμε σφραγίδες σύνδεσης 16 ακίδων σε έναν κατασκευαστή επαγγελματικών οχημάτων. Ενώ τα προϊόντα πέρασαν με επιτυχία όλες τις εργαστηριακές δοκιμές εμβάπτισης και αντοχής στη σκόνη IP67, ο πελάτης ανέφερε -έξι μήνες μετά την εγκατάσταση του οχήματος- ότι "οι ρύποι του χώρου του κινητήρα είχαν διεισδύσει στην 8η θέση ακίδας". Κατά την ανάκτηση και την επιθεώρηση των μονάδων, ανακαλύψαμε ότι ο ρυθμός συμπίεσης του χείλους στεγανοποίησης στη συγκεκριμένη θέση πείρου ήταν μόλις 12%—σημαντικά κάτω από την τυπική απαίτηση του 20%. Αυτός ο τύπος "αστοχίας μιας ακίδας" αντιπροσωπεύει έως και το 32% των προβλημάτων σε έργα σύνδεσης πολλαπλών ακίδων που περιλαμβάνουν 12 ή περισσότερες ακίδες, καθιστώντας τον την κύρια αιτία μαζικών επιστροφών στις προμήθειες.
Το βασικό σημείο συμφόρησης από την σκοπιά ενός μηχανικού：Τα περισσότερα σχέδια επικεντρώνονται αποκλειστικά στην «ανοχή ±0,01 mm για μεμονωμένες οπές», ενώ παραβλέπουν το ζήτημα της «άνισης κατανομής τάσεων κατά τη συνολική συμπίεση». Σε ένα εξάρτημα στεγανοποίησης 16 οπών, οι περιφερειακές οπές επηρεάζονται από τη δομή του περιβλήματος. Κατά συνέπεια, αντιμετωπίζουν 15-20% λιγότερη δύναμη συμπίεσης από τις κεντρικές οπές. Όταν συνδυάζεται με τους κραδασμούς 10–2000 Hz που συναντώνται κατά τη λειτουργία του οχήματος, αυτό οδηγεί στην ανάπτυξη χαλαρότητας και κενών στα χείλη στεγανοποίησης μετά από μόλις τρεις μήνες.
Υποστηρίζεται από Εμπειρικά Δεδομένα：Χρησιμοποιήσαμε FEA (Ανάλυση πεπερασμένων στοιχείων) για να προσομοιώσουμε τις συνθήκες συμπίεσης μιας σφράγισης 16 οπών. η μέση πίεση στεγανοποίησης στις περιφερειακές οπές ήταν 0,3 MPa, ενώ οι κεντρικές οπές έφτασαν τα 0,4 MPa — διαφορά πίεσης που ξεπερνούσε το 25%. Όταν αυτή η διαφορά πίεσης ελέγχεται εντός 5%, η πιθανότητα εντοπισμένης αστοχίας μειώνεται από 32% σε 4%.
1. Αντιστάθμιση τάσεων από πλευράς σχεδίασης: Χρησιμοποιώντας το FEA για την προσομοίωση της συνδυασμένης κατάστασης λειτουργίας "συμπίεσης + δόνησης", τα χείλη στεγανοποίησης στις θέσεις της περιφερειακής οπής πάχυναν κατά 0,1 mm. Ταυτόχρονα, οι διάμετροι των αντίστοιχων οπών του καλουπιού μειώθηκαν κατά 0,005 mm, με αποτέλεσμα μια φυσικά ισορροπημένη κατανομή των τάσεων μετά τη χύτευση.
2. Η πλευρά παράδοσης παρέχει μια "Αναφορά δοκιμής καταπόνησης.": Παρέχετε στον αγοραστή δεδομένα μέτρησης πραγματικής τάσης για τα 12 καθορισμένα σημεία στις σφραγίδες που συνοδεύουν κάθε παρτίδα, διασφαλίζοντας ότι η διαφορά πίεσης παραμένει ≤ 5%.
3. Τέλος συναρμολόγησης Καθορίζει "Κόκκινη γραμμή ορίου συμπίεσης"：Το εγχειρίδιο συναρμολόγησης επισημαίνει με κόκκινο χρώμα: "Η συμπίεση των οπών άκρου πρέπει να φτάσει το 20% ± 2%. Για το σκοπό αυτό παρέχεται ειδικός μετρητής αισθητήρα. Μετά την ολοκλήρωση της συναρμολόγησης, οι εργαζόμενοι υποχρεούνται να κάνουν πραγματικές μετρήσεις και να καταγράφουν τα αποτελέσματα.
Οι πιο αντιφατικές απαιτήσεις των μηχανικών σχεδιασμού: Για ένα έργο σύνδεσης υψηλής τάσης 800 V σε έναν κατασκευαστή νέου ενεργειακού οχήματος, τα εξαρτήματα στεγανοποίησης έπρεπε να αντέχουν στους 160°C (τη μέγιστη θερμοκρασία της μπαταρίας) και να περάσουν μια δοκιμή αντίστασης τόξου 10 kV. Ωστόσο, τα συμβατικά υλικά αντιμετώπισαν ένα δίλημμα "catch-22": η σιλικόνη υψηλής αντοχής στο τόξο μπορούσε να ανεχθεί μόνο θερμοκρασίες έως και 140°C - σκλήρυνση μετά από μόλις ένα μήνα εγκατάστασης του οχήματος - ενώ η ανθεκτική στη θερμότητα σιλικόνη σημείωσε πτώση 35% στην απόδοση αντοχής στο τόξο στους 160°C, με αποτέλεσμα τη διάσπαση μόνο μετά από δεύτερη δοκιμή του διηλεκτρικού60. Τέτοια ζητήματα «ασυμβατότητας υλικού» οδήγησαν στην απόρριψη του 47% των αρχικών δειγμάτων σε αυτό το έργο 800V, καθυστερώντας σοβαρά τον κύκλο προμήθειας.
Βασικό σημείο διαμάχης: Η "θερμική αντίσταση" και η "αντίσταση στο τόξο" της σιλικόνης συσχετίζονται αντιστρόφως: η προσθήκη πρόσθετων ανθεκτικών στο τόξο (όπως η νανοαλουμίνα) αποσταθεροποιεί τα μόρια σιλοξάνης, μειώνοντας έτσι το ανώτερο όριο της θερμικής αντίστασης. Αντίθετα, η προσθήκη πρόσθετων ανθεκτικών σε υψηλές θερμοκρασίες (όπως φαινυλοσιλοξάνη) αραιώνει τα ανθεκτικά στο τόξο συστατικά, με αποτέλεσμα να διακυβεύεται η απόδοση της μόνωσης.
1. Προσαρμοσμένη σύνθεση σύνθεσης：Σε συνεργασία με κατασκευαστές υλικών, αναπτύξαμε ένα σύνθετο υλικό που αποτελείται από καπνισμένο πυρίτιο, 1,5% νανο-αλουμίνα και 2% φαινυλοσιλοξάνιο. Μετά από μια δοκιμή γήρανσης 1.000 ωρών στους 160°C, το υλικό εμφάνισε ρυθμό μεταβολής σκληρότητας ≤8% και χρόνο αντίστασης τόξου 80 δευτερολέπτων στα 10 kV—που υπερβαίνει κατά πολύ την απαίτηση του πελάτη των 60 δευτερολέπτων.
2. Ιεραρχική Στατική Σχεδίαση：Το εσωτερικό στρώμα της στεγανοποίησης (σε επαφή με τους ακροδέκτες υψηλής τάσης) χρησιμοποιεί σιλικόνη υψηλής αντοχής στο τόξο, ενώ το εξωτερικό στρώμα (σε επαφή με το περίβλημα) χρησιμοποιεί σιλικόνη ανθεκτική σε υψηλή θερμοκρασία. Αυτή η προσέγγιση όχι μόνο επιλύει αντικρουόμενες απαιτήσεις απόδοσης αλλά μειώνει επίσης το κόστος υλικών κατά 15%.
3. Συν-βελτιστοποίηση σε επίπεδο συστήματος：Μια σύσταση για αγοραστές και μηχανικούς: Η προσθήκη τριών πτερυγίων απαγωγής θερμότητας στο περίβλημα του συνδετήρα μειώνει την πραγματική θερμοκρασία λειτουργίας της τσιμούχας από 160°C σε 145°C, επεκτείνοντας έτσι περαιτέρω τη διάρκεια ζωής της.
Επικύρωση δεδομένων: Μετά την εφαρμογή της στα έργα 800V δύο νέων κατασκευαστών ενεργειακών οχημάτων, αυτή η λύση αύξησε το ποσοστό διέλευσης δείγματος από 53% σε 100%, ενώ το ποσοστό ελαττωμάτων μετά τη μαζική εγκατάσταση παρέμεινε ≤0,03%.
Οι απώλειες που παραβλέπονται πιο εύκολα από τους αγοραστές：Ένας κατασκευαστής επιβατικών οχημάτων στη Βόρεια Κίνα ανέφερε περιπτώσεις "ρωγμής και αστοχίας στα εξαρτήματα στεγανοποίησης". Κατά την αποσυναρμολόγηση και την επιθεώρηση, ανακαλύφθηκε ότι το 70% των εξαρτημάτων που αστοχούσαν εμφάνισαν ρυθμό συμπίεσης που ξεπερνούσε το 30% (σε σύγκριση με το τυπικό όριο του 20%). Αυτό το ζήτημα προέκυψε από τους εργάτες συναρμολόγησης - σε μια προσπάθεια "βελτιστοποίησης της απόδοσης στεγανοποίησης" - που έβγαζαν βίαια τις τσιμούχες στις αυλακώσεις τους χρησιμοποιώντας κατσαβίδια. Αυτή η πρακτική όχι μόνο οδήγησε σε υπερβολική συμπίεση αλλά επίσης κατέστρεψε τα στεγανοποιητικά χείλη. Μια έρευνα του 2024 από την SAE δείχνει ότι το 21% των αστοχιών στεγανοποίησης οφείλονται σε σφάλματα συναρμολόγησης. Τέτοια ζητήματα μετατρέπουν ουσιαστικά τα «κατάλληλα προϊόντα» που προμηθεύεται η εταιρεία σε «σκραπ», ενώ προκαλούν επίσης καθυστερήσεις στην παραγωγή.
| Τύπος σφάλματος | Πιθανότητα εμφάνισης | Άμεσες συνέπειες | Επιπτώσεις στη διάρκεια ζωής |
| Το μεταλλικό εργαλείο γρατσουνίζει το στεγανοποιητικό χείλος. | 42% | Μια λανθάνουσα διαρροή, η οποία επεκτείνεται σε ένα κανάλι μετά από δόνηση. | Η διάρκεια ζωής μειώθηκε στο ένα τρίτο. |
| Συμπίεση > 25% | 38% | Το στεγανοποιητικό χείλος έχει υποστεί μόνιμη παραμόρφωση, με σετ συμπίεσης που ξεπερνά το 30%. | Λήγει εντός 3 μηνών. |
| Η στεγανοποίηση τοποθετείται προς τα πίσω/στριμμένα | 20% | Η βαθμολογία IP πέφτει απευθείας στο μηδέν. Η είσοδος νερού γίνεται μετά από μόλις 10 λεπτά βύθισης σε θερμοκρασία δωματίου. | Άμεσα σε ισχύ |
1. Τυποποίηση εργαλείων：Παρέχετε στους αγοραστές ένα αποκλειστικό "Ειδικό κιτ εργαλείων εγκατάστασης"—συμπεριλαμβανομένου πλαστικού τσιμπιδώματος για ελαστικά στεγανοποιητικά και χάλκινων οδηγών για σφραγίδες από φθοριούχο καουτσούκ—για να διασφαλίσετε ότι κανένα μεταλλικό εργαλείο δεν έρχεται σε επαφή με τα χείλη στεγανοποίησης.
2. Προστασία οπτικών σφαλμάτων：Ένα κόκκινο "σημάδι προσανατολισμού" (π.χ. "This Side Inward") είναι τυπωμένο στη σφράγιση, που αντιστοιχεί στις σημάνσεις στο περίβλημα του συνδετήρα. μια "Κάρτα μέτρησης συμπίεσης" περιλαμβάνεται στην αποστολή, η οποία υποδεικνύει το τυπικό συμπιεσμένο πάχος για αυτό το συγκεκριμένο μοντέλο στεγανοποίησης (π.χ. αρχικό πάχος: 8 mm → συμπιεσμένο πάχος: 6,4–6,8 mm).
3. 1 Ώρα Εξειδικευμένη Εκπαίδευση：Οι εργαζόμενοι στη συναρμολόγηση λαμβάνουν οδηγίες σχετικά με την "Αρχή των τριών ελέγχων" - επαλήθευση εργαλείων, προσανατολισμού και συμπίεσης - ακολουθούμενη από ζωντανή επίδειξη των σωστών διαδικασιών. Κάθε εργαζόμενος που δεν πληροί τα πρότυπα πρέπει να υποβληθεί σε επανεκπαίδευση μέχρι να περάσει με επιτυχία την πρακτική αξιολόγηση.
Όσο περισσότερο εργάζεται κανείς σε αυτό το πεδίο, τόσο πιο ξεκάθαρο γίνεται: δεν υπάρχει «καθολικό» μοντέλο φώκιας. Πολλά ζητήματα προκύπτουν επειδή το συγκεκριμένο περιβάλλον λειτουργίας — το «σενάριο» — δεν έχει κατανοηθεί πλήρως. Όταν πραγματοποιείτε μια αγορά, μην εστιάσετε μόνο σε παράγοντες όπως οι "βαθμολογήσεις IP" ή "εύρη αντίστασης θερμοκρασίας". Αντίθετα, φροντίστε να κάνετε στους μηχανικούς αυτές τις τρεις ερωτήσεις:
1. Πού είναι εγκατεστημένοι οι σύνδεσμοι στο όχημα; (Θάλαμος κινητήρα, μπαταρία ή πόρτες—θέσεις με πολύ διαφορετικές συνθήκες λειτουργίας.)
2. Η συναρμολόγηση θα γίνει με χρήση αυτοματοποιημένου εξοπλισμού ή χειροκίνητα; (Αυτό επηρεάζει τον δομικό σχεδιασμό των σφραγίδων.)
3. Ποιες είναι οι σιωπηρές απαιτήσεις στα κριτήρια αποδοχής του τελικού πελάτη; (π.χ. εκτέλεση δοκιμής IP67 μετά από βύθιση σε χαμηλή θερμοκρασία)
-
